제조실행시스템(MES , Manufacturing Execution System)
Product Name : visual FACTORY 3.0 ( .NET)
Visual FACTORY3.0 는 200여개 사업장을 대상으로 적용 및 검증된 제조현장 중심의
생산관리, 품질관리, 설비관리, 물류관리, 현장운영 및 자동화 등 생산활동 저변의
Loss를 최소화 함으로써 공장운영 최적화를 지원하는 제조실행시스템 입니다.
- 주문제품의 투입에서 출하까지 생산활동 최적화 지원
- 제조현장의 Loss에 대한 Fact Open 및 4M 최적 운영 정보 제공
- 변화에 신속한 대응 및 사전관리, 제조이력 추적 확보
- 실시간 기업경영 지원 솔루션
- 제조현장의 실시간 Data를 수집 (Controller, Sensor 등)
하드웨어 구성도 및 목록
| MES 서버(DBMS) |
MES Data Server DBMS : MSSQL Server, ORACLE |
|---|---|
| Data 수집 서버 |
Date 수집을 위한 Data Gathering Agent Server |
| 현황판 | 실시간 모니터링 용도 |
| 현장운영 단말기 |
작업자 운영 현장 터치 단말기 문서 조회 및 Data 처리 |
| Data수집 Device |
설비 또는 계측기와 통신 Cable 연결되어 Data 수집하는 장비 |
| 바코드 스캐너 | 바코드 라벨 스캔 용도 (1D/2D, 유선/무선) |
| 바코드 프린터 | 바코드라벨 출력 용도 |
| 무선중계기 | 현장 무선 네트워크 구성 장비 |
| PDA | 모바일 입력 장비 (물류 용도) |

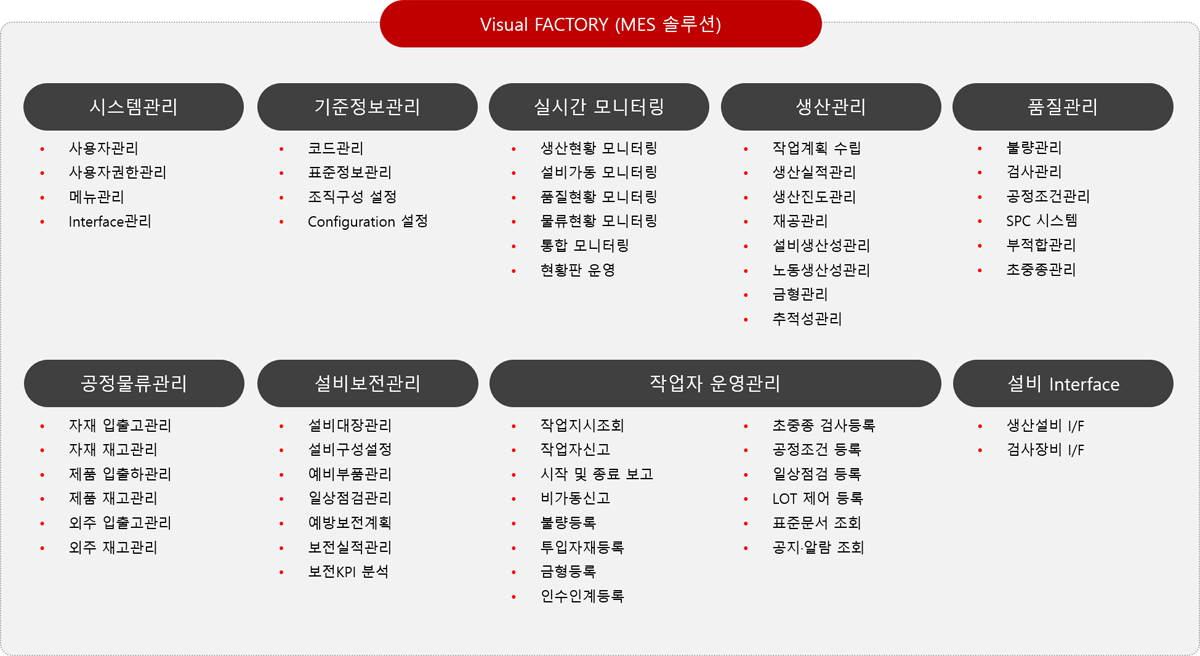

소프트웨어 기능 구성
·본 내용은 일반적인 하드웨어 구성이며, MES 시스템 도입 시 별도 현장 실사를 통해 하드웨어 구성이 조정될 수 있습니다.
| 개발프레임워크 | e-Works (.NET Framework 4.5) | 개발 언어 | C#.NET |
|---|---|---|---|
| 개발 Tool |
Visual Studio 2012 Chart FX |
Active Report vsFlexgrid Rad Controls |
|
| DBMS | MS SQL Server , ORACLE | SW 구조 | 3-Tier, Click Once 배포 |
| 특징 |
DB 처리에 대한 유연성 제공 Multi-Tab 구조로 편의성 제공 사용자 정의 소계, 합계 정보 제공 |
화면 Layout 저장 등 편의성 제공 다양한 User Control 제공으로 편의성 증대 |
|
